Arduino ve potansiyometre ile kalp atış sesi yapımı I2Cli

Malzemeler

1 tane Buzzer

1 tane potansiyometre

1 tane I2C LCD Ekran 0x27

breadboard

arduino uno R3 klon

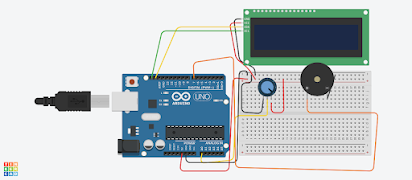

Şeması

Kodları

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);

#define POT_PIN A0      // Potansiyometre bağlantı pini

#define SPEAKER_PIN 7   // Hoparlör bağlantı pini

int potValue = 0;      // Potansiyometre değeri

int heartRate = 0;     // Kalp atış hızı

void setup() {

  pinMode(POT_PIN, INPUT);

  pinMode(SPEAKER_PIN, OUTPUT);

  lcd.init();

  lcd.backlight();

}

void loop() {

  // Potansiyometre değerini oku (0-1023 arasında bir değer)

  potValue = analogRead(POT_PIN);



  // Potansiyometre değerini kalp atış hızına dönüştür (30-180 arasında bir değer)

  heartRate = map(potValue, 0, 1023, 30, 180);



  // Kalp atış hızına bağlı olarak ses çal

  playHeartbeatSound(heartRate);

}

void playHeartbeatSound(int rate) {

  // Kalp atış hızına bağlı olarak PWM sinyalini ayarla

  int toneValue = map(rate, 30, 180, 100, 1000);

  tone(SPEAKER_PIN, toneValue);

  lcd.clear();

  lcd.setCursor(0,0);

  lcd.print("Kalp_Atisi: ");

  lcd.println(heartRate);

  // Kalp atış hızına bağlı olarak bekleme süresini ayarla

  int delayTime = map(rate, 30, 180, 200, 600);

  delay(delayTime);



  // Hoparlörü kapat

  noTone(SPEAKER_PIN);



  // Bir sonraki atış için biraz bekleyin

  delay(1000 - delayTime);

}
